605-635W SMBB

DXG12R-132-TN-GG

DATASHEET

/ Ürünler

605–635W SMBB ile

Üstün Verim ve Dayanıklılık

Daxler olarak çift camlı, 182x210 mm hücreli, Non-Destructive Cutting (NDC) ve Pin-Up laminasyon teknolojilerine sahip yüksek verimli güneş panelleri geliştirdik. Yeni SMBB yapısı sayesinde daha düşük LCOE ve mükemmel BOS değerleri sunar.

605-635W SMBB605-635W SMBB

DXG12R-132-TN-GGDXG12R-132-TN-GG

12 YIL

Ürün malzemesi ve iş garantisi

30 YIL

Lineer güç çıkışı garantisi

ELEKTRİKSEL KARAKTERİSTİK

Modül Tipi	DXG12R-132-TN-GG
STC / NOCT / BNPI	STC	NOCT	BNPI	STC	NOCT	BNPI	STC	NOCT	BNPI	STC	NOCT	BNPI	STC	NOCT	BNPI	STC	NOCT	BNPI
Maksimum Güç (Pmp): 605–630 W	605	455,93	670,34	610	459,70	675,88	615	463,46	681,42	620	467,23	686,96	625	471,00	692,50	630	474,77	698,04
Açık Devre Voltajı (Voc)	48,38	45,44	43,38	48,57	45,67	48,57	48,79	45,90	48,79	48,99	46,13	48,99	49,21	46,40	49,21	49,42	46,62	49,42
Kısa Devre Akımı (Isc)	15,83	12,70	17,54	15,90	12,74	17,61	15,96	12,78	17,68	16,02	12,82	17,75	16,10	12,85	17,84	16,14	12,89	17,88
Maksimum Güç Voltajı (Vmp)	40,42	37,96	40,42	40,62	38,15	40,62	40,81	38,33	40,81	41,01	38,52	41,01	41,20	38,73	41,20	41,42	38,88	41,42
Maksimum Güç Akımı (Imp)	14,97	12,01	16,58	15,02	12,05	16,64	15,07	12,09	16,70	15,12	12,13	16,75	15,17	12,16	16,81	15,21	12,21	16,85
Modül Verimliliği:	22,40%			22,58%			22,77%			22,95%			23,14%			23,32%
Güç Toleransı	0, ~+4,99W
Maksimum Sistem Voltajı	1500V DC
	φ Voc: 98 ± 5% - φ Isc: 80 ± 10% - φ Pmax: 80 ± 10%
Maksimum Seri Sigorta Derecesi	30 A

Standart Test Koşulları

Işınım 1000W/m2, Hücre sıcaklığı 25°C, AM=1,5

STC

Irradiance 1000 W/m2, Cell temperature 25°C, Air Mass AM=1.5

Nominal Test Koşulları

Işınım 800W/m2, Ortam sıcaklığı 20°C, AM=1,5, Rüzgar hızı : 1 m/s

NOCT

Irradiance 800W/m2, Ambient temperature 20°C, Air Mass AM=1,5

Wind speed

1 m/s

Güç Ölçüm Belirsizliği

+/-3%

Power measurement tolerance

+/-3%

ANAHTAR ÖZELLİKLER

NDC (Non-destructive cutting) teknolojisi ile hücre bütünlüğü korunur.

Pin-Up teknolojili laminasyon ile uzun ömürlü dayanıklılık.

Yapay zeka destekli string kontrol sistemi.

4 aşamalı EL testi ile maksimum kalite kontrolü.

HTAR (Çift AR) kaplama teknolojisiyle ekstra ışık geçirgenliği.

Mikro boşluk teknolojisi sayesinde daha yüksek modül verimliliği.

Gölgelenme etkisini azaltarak daha az güç kaybı.

Düşük ışıkta yüksek performans.

TUV tarafından kanıtlanmış olağanüstü güvenilirlik.

Anti-PID koruması ve zorlu çevre koşullarına dayanıklılık.

MEKANİK ÖZELLİKLER

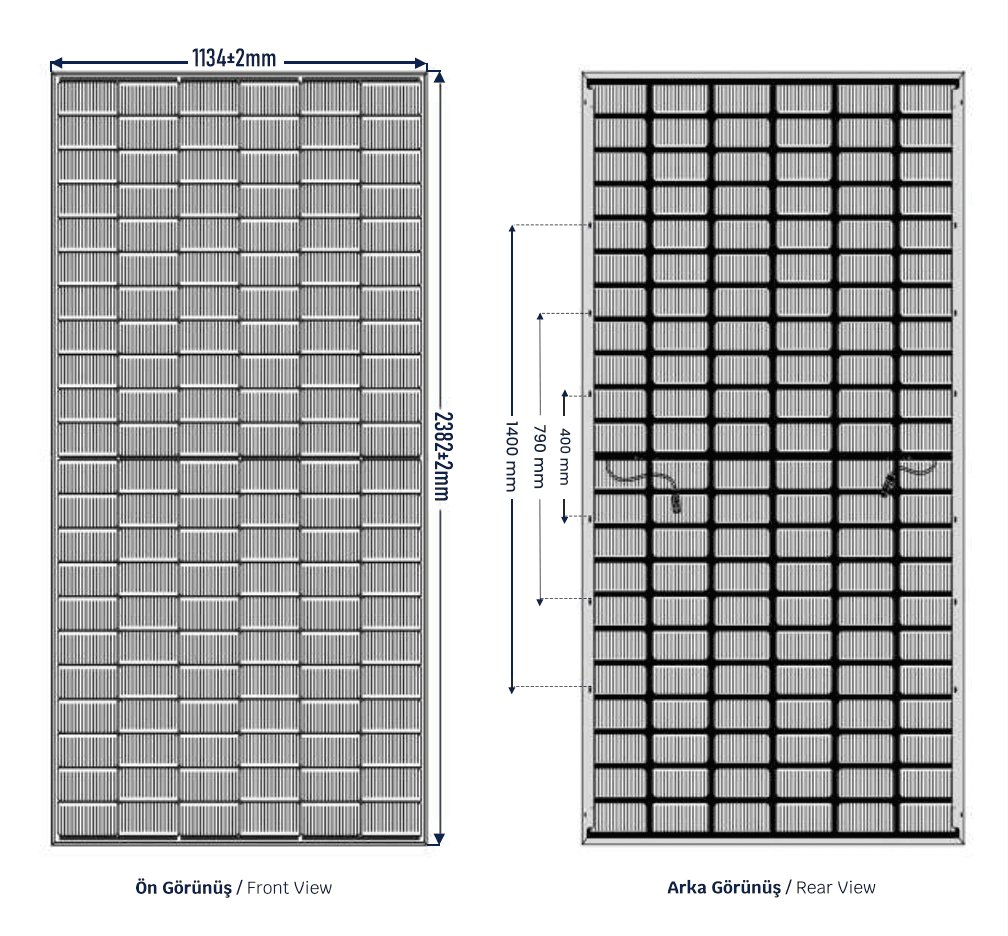

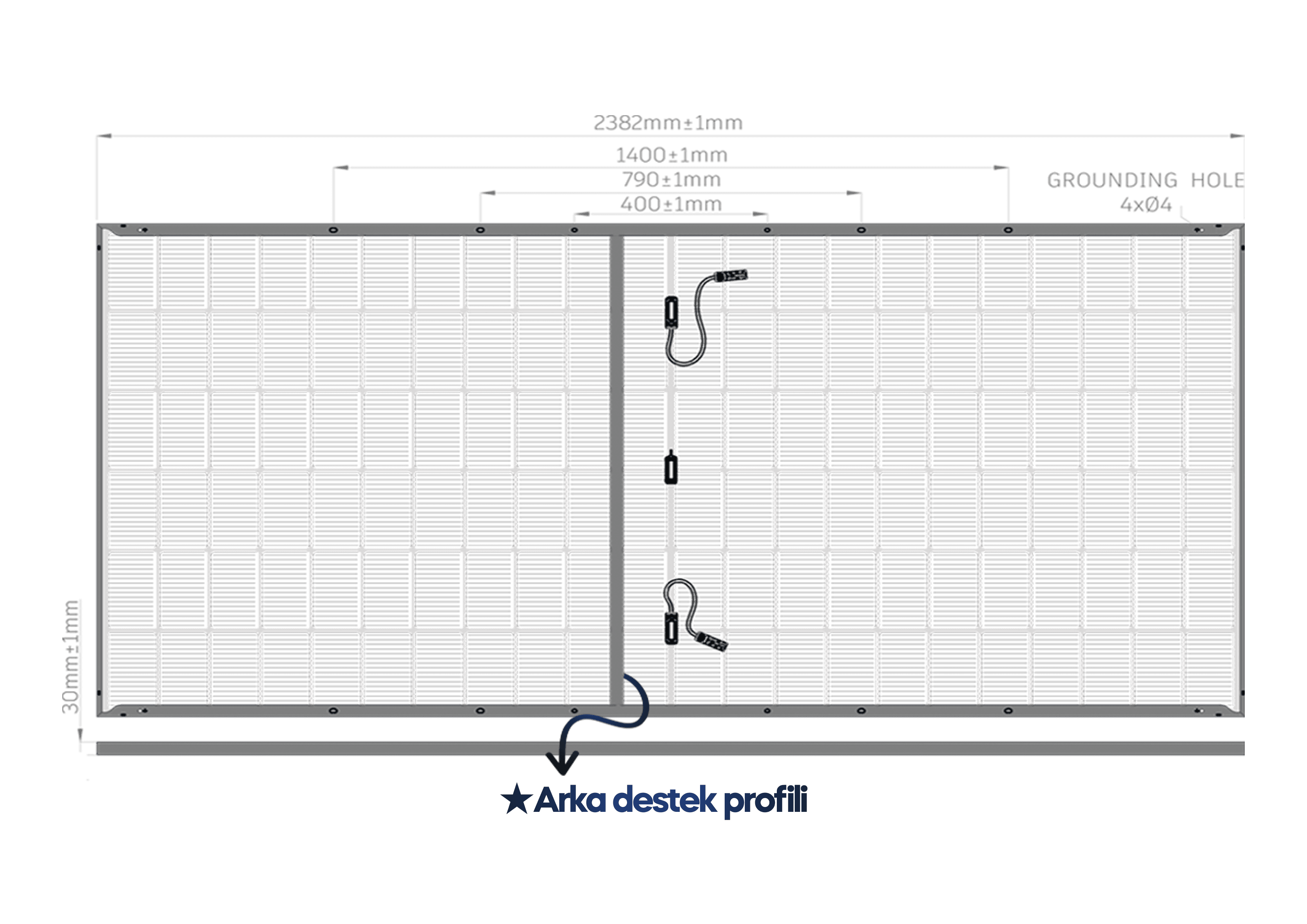

Dış Boyut	2382 × 1134 × 30 mm
Ağırlığı	33 kg
Hücre Tipi ve Boyutu	N-Type 182x105 mm (66*2 pcs)
Ön Cam, Arka Cam	2.0 mm ARC, 2.0 mm
Çerçeve	Eloksallı alüminyum alaşım
Bağlantı Kutusu	IP68, 3 Diyotlu
Çıkış Kabloları	4.0 mm2, (+)250/(-)350mm (Dikey) veya (+)1300/(-)1350 mm (Yatay)
Konnektörler	Stäubli MC4 EVO2
Maksimum Test Yükü	Ön taraf 5400Pa / Arka taraf 2400Pa
Dolu Testi	Azami 23 m/s hızında 25 mm çapında dolu yağışına dayanıklı

SICAKLIK KATSAYILARI

Pmax Sıcaklık Katsayısı	−0.29 %/°C
Voc Sıcaklık Katsayısı	−0.25 %/°C
Isc Sıcaklık Katsayısı	+0.045 %/°C
Çalışma Sıcaklığı	−40 ～ +85 °C

PAKETLEME YAPILANMASI

Konteyner	40'HQ	Açık Dorse
Palet Basına Adet	36	Palet Basına Adet	36
Konteyner Basına Palet	20	Konteyner Basına Palet	21
Konteyner Basına Adet	720	Konteyner Basına Adet	756

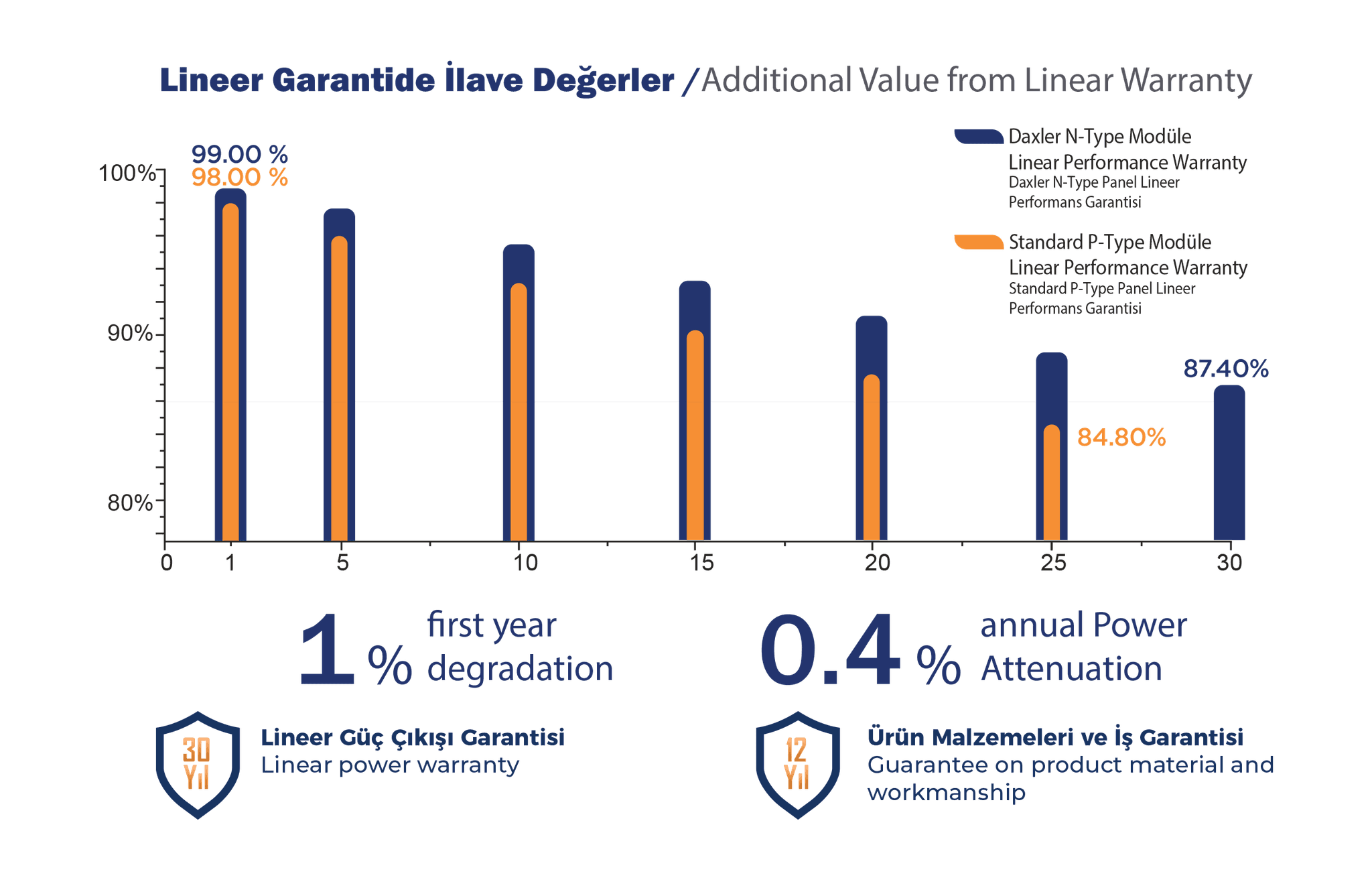

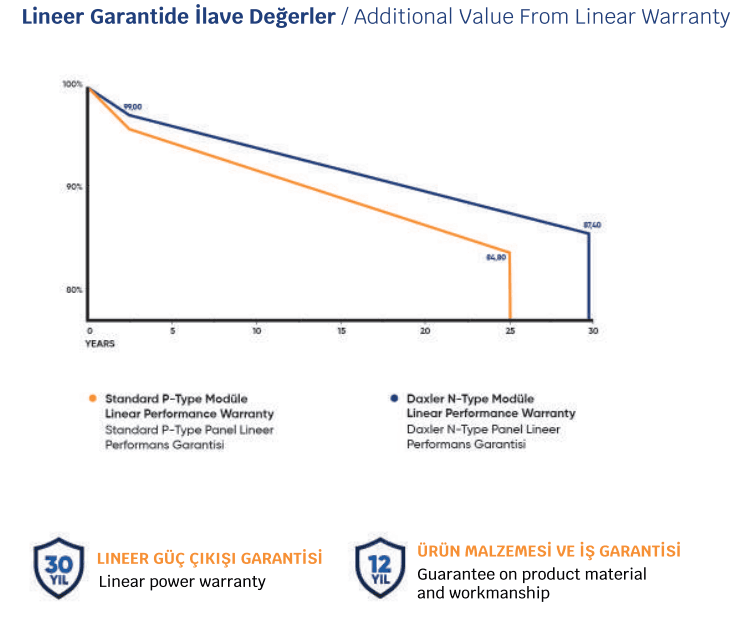

GÜÇ GARANTİSİ

SMBB, çift cam ve NDC teknolojileri sayesinde daha düşük güç kaybı ve 30 yıla kadar lineer performans garantisi sunar.
